一、简介

    新款的控制与保护开关，外型设计美观，产品 具有过电压、欠电压、过载、短路、堵转、三相不平衡、超温、漏电、通讯等功能，软件设计人性化，直接三排显示，产品功能扩展方便，目前是电机保护器中保护功能最为全面一种控制保护开关。

二、产品特点

1、功能扩展：温度、漏电保护，只要外接附件就可以增加所需的保护功能

2、三排数码管显示，实时电压、电流、漏电、温度参数显示直观

3、保护电流可调范围大：2-45A

4、可定制485通讯功能

5、密码功能，防止现场无关人员对产品进行错误设置产生的没有必要的售后服务

6、增加了出厂恢复功能，现场设置错误时，可以直接一键恢复到程序最初状态

三、技术参数

1、电压检测范围：AC100~300V,精度等级:1.0级。

2、电流检测范围：45型，1~45A ,精度等级:1.0级。

                              125型,45~125A ,精度等级:1.0级

3、漏电流检测范围：5~300mA，精度等级:2.5级。

4、温度检测范围：-50~160℃,精度等级：2.0级。3、产品自身功耗：≤6W。

4、极限分断能力：7000A。

5、机械寿命≥100万次，电气寿命20万次。

6、RS485通讯协议详见《电力仪表及保护器 RS485通信手册V2.0》。

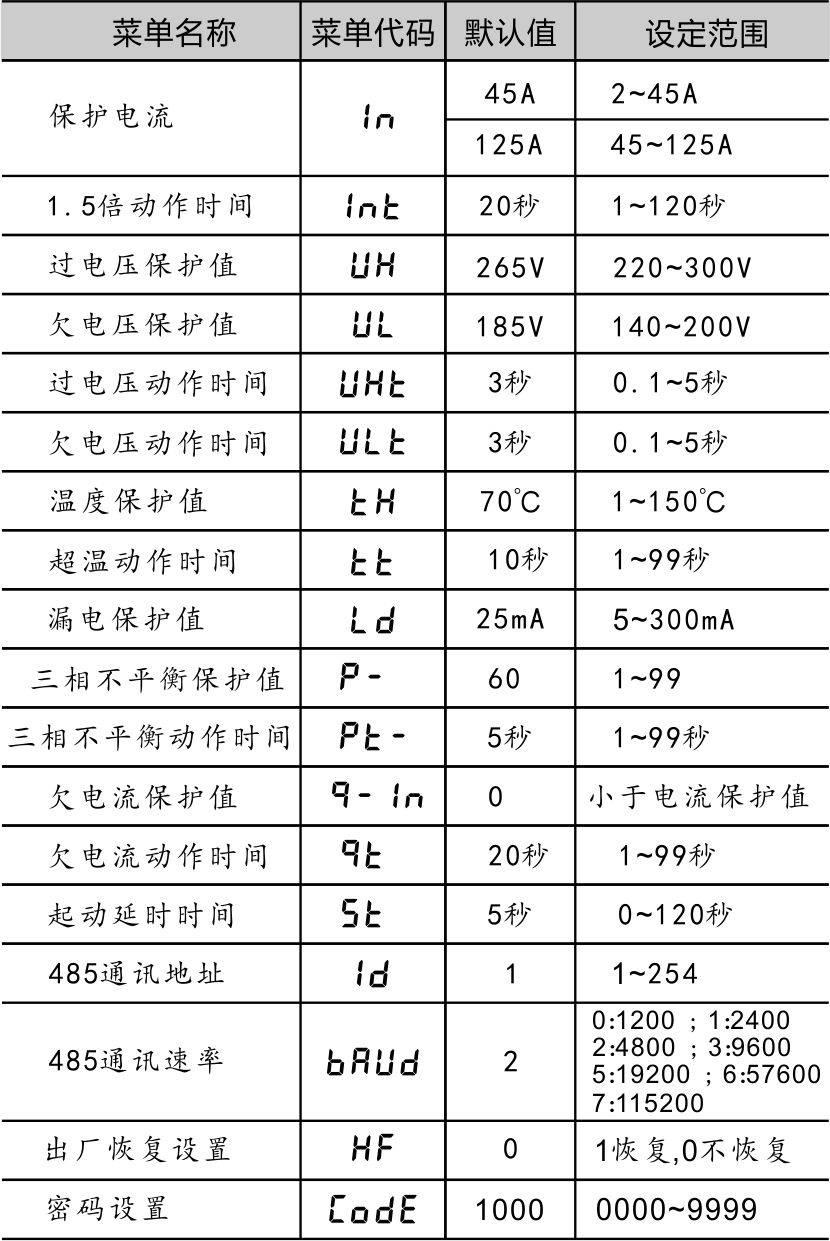

四、菜单说明

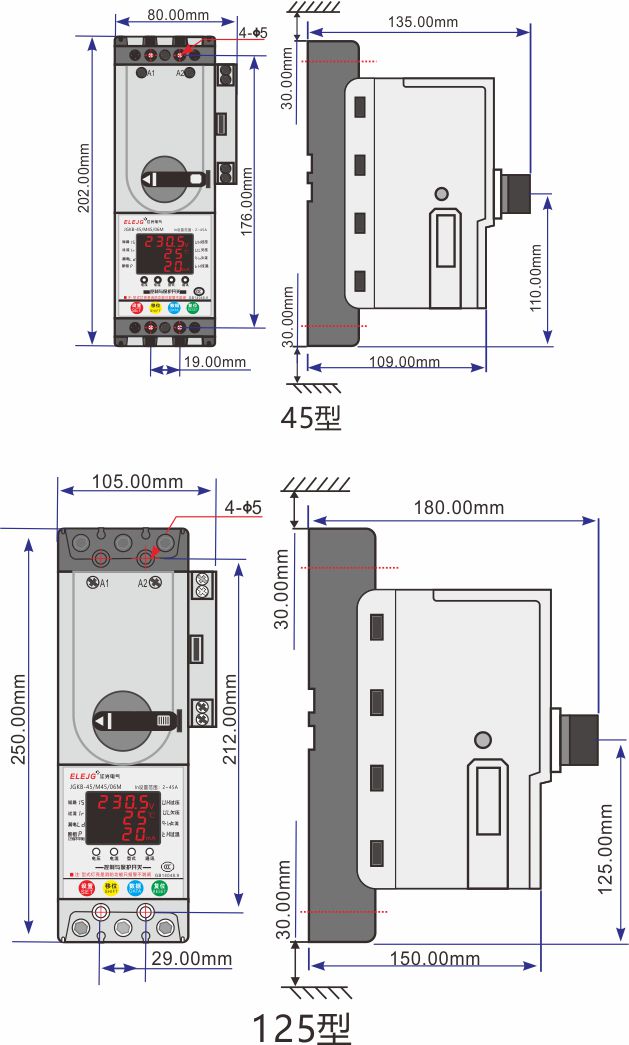

五、产品尺寸

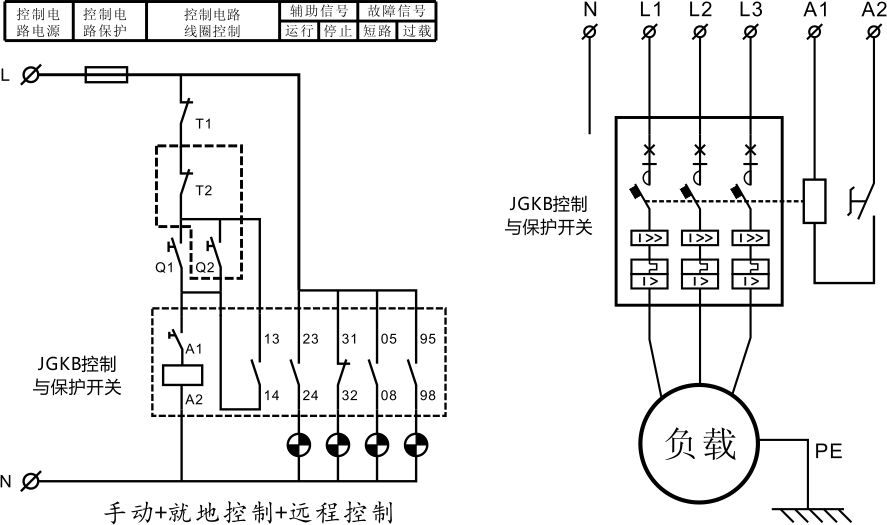

六、典型应用

GLKB处在自由脱扣工作状态即旋钮箭头在“脱扣”位置，故障排除后应将旋钮旋至再扣位置即“再扣”位置，再扣后的旋钮应自动回到断开位置即“断开”位置，接着将旋钮旋至“接通”位置，JGKB才能接通主电路并能实现远距离自动控制。
