简述

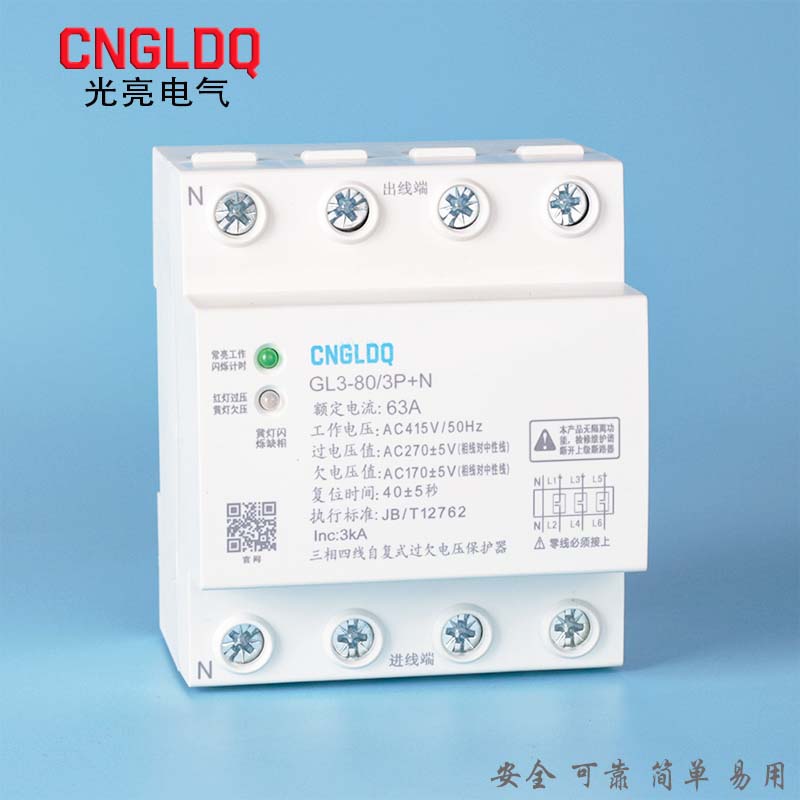

GL3-80M系列独立 自复式过欠压保护器又名:全自动过欠压保护器,自恢复过欠电压保护器,过欠压保护器,,单相过欠压保护器,三相过欠压保护器,三相四线自复式过欠压保护器根据目前市电状况研制的新一代家电保护装置。

 自恢复式过欠压保护器简写为OUPA，OUPA是Over Voltage And Under Voltage Protective Device With Auto-Reclosing Function的简写，意思是当线路中过电压和欠电压超过规定值时能自动断开，并能自动检测线路电压，当线路中电压恢复正常时能自动闭合的装置。主要用于家庭及商场配电（单相AC230V，三相四线AC415V)线路中作为过电压、欠电压、断相、断零线保护用。

      自恢复式过欠压保护器又名:全自动过欠压保护器,自复过欠电压保护器,过欠压保护器,,单相过欠压保护器,三相过欠压保护器,三相四线自复式过欠压保护器，根据目前市电状况研制的新一代家电保护装置。控制线路选用进口元器件组装，

产品用模数化标准生产，性能优良、可靠。能在电压异常情况下正常工作。目前公司有  GL-63M,  GL-80M, GL3-80M, GL3-100系列等产品。

适用范围

自复式过欠压保护器适用于单相交流电压220V,三相交流电压380V,频率50Hz,额定工作电流100A及以下的用户或负载。作为由中性线故障引起的线路过欠电压对用电设备的保护,如:住宅分户箱等配电线路。

特性
1、单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
2、线路出现瞬态或暂态过电压时，保护器不产生误动作。
3、线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时，保护器不接通线路。
4、线路故障电压为最高时，保护器自身不会被损坏。
5、保护器呈反时限动作特性，动作时间≤1s。
6、电压保护范围：40A以下0~400V,50/100A :0~600V。
7、耐受冲击电压：4kV(符合Ⅲ类电器的安全标准）。
8、保护器有双色发光二极管指示工作状态。
9、外形模数化设计，导轨式或固定式安装。

使用环境

环境温度：-25℃~40℃，相对湿度： 10%~90% ，海拔高度不超过：2500米，使用场所应具有防雨设施。

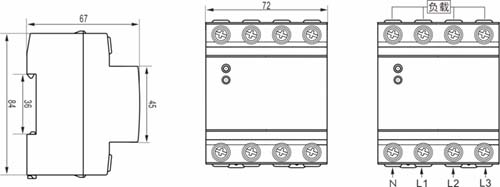

外形尺寸及接线方式

执行标准

JGJ242-2011 《住宅建筑电气设计规范》

JGJ/T16-2008 《民用建筑设计规范》

GJBT-672 《住宅小区建筑电气设计与施工》标准图集

GB/T68895.10-2001《建筑物电气装置》

符合Ⅲ类电器的安全标准

JB/T12762-2015 《自恢复式过欠压保护器（OUPA)》

注意事项

1、保护器第一次通电时需延时40±10秒后给负载正常供电。
2、保护器N线为零线，L为火线，不得接错。
3、在使用前请拧紧卡线螺钉，防止接触不良而损坏产品
